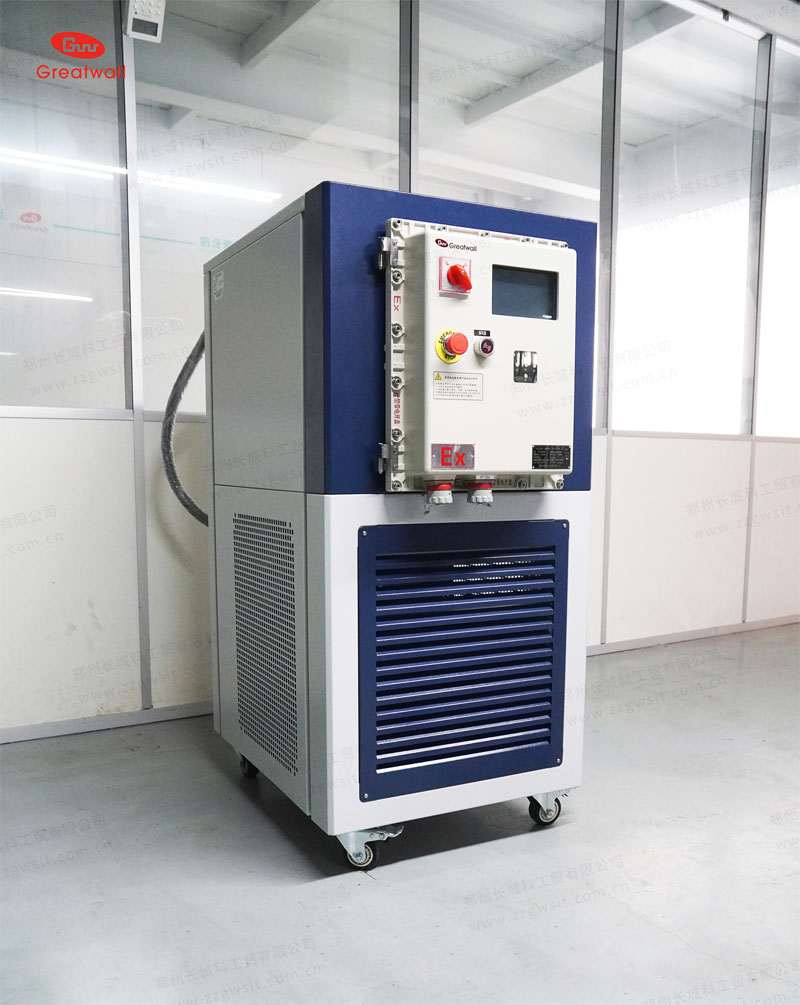

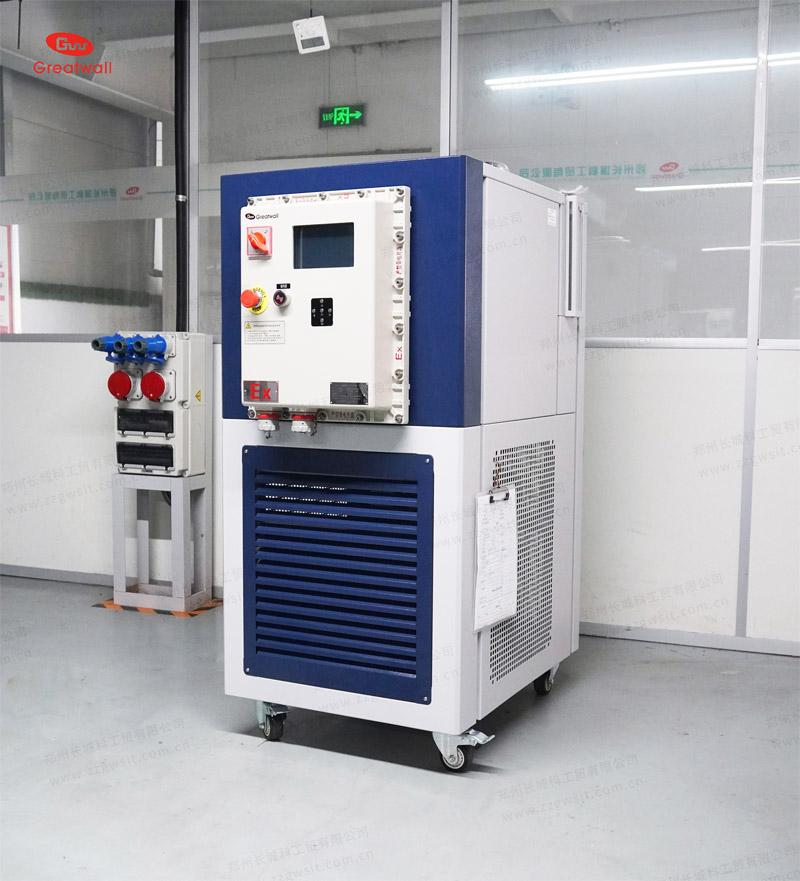

ZTM-20-200-30Ex密閉制冷加熱循環裝置

采用防爆電加熱器、防爆循環泵、防爆電氣控制箱，公司具備防爆電氣設備的安裝能力、維護能力、和修理能力；

下載

在線咨詢

全國熱線

400-0888-126

產品詳情
型號參數
技術特點

ZTM-20-200-30Ex

型號		ZTM-20-200-30Ex
空載最低溫度(℃)		-30
使用溫度范圍(℃)		-30～200
溫度穩定性(℃)		±0.5
溫度控制對象方式		物料溫度/出口溫度/回口溫度
溫度控制方式		定值控制/程式控制
環境溫度 (℃)		5～35
環境相對濕度(％)		≤70
電源		3～，380V，50Hz
設定方式		在使用溫度范圍內任意設定
電控防爆箱防爆標志		ExdⅡBT4
顯示屏		7寸液晶屏顯示，按鍵操作
安全保護		延時、漏電、過電流、過熱、超溫、壓力保護
整機功率(kW)		4.9
加熱	防爆標志	ExdⅡBT4
	功率（kW）	3
制冷量(kW)	200	3
	100	2.4
	25	1.2
	-10	0.8
	-20	0.6
	-30	0.36
制冷劑		R404A
循環泵	功率(W)	250
	最大流量(L/min)	35
	最大壓力	1
浴液加注量（L）		5
外循環接口		螺紋連接：R₂3/4
膨脹箱材質		304
整機尺寸		655W×1000D×1380H
整機重量		約200

一、整機方案
整套系統由制冷系統、加熱系統、循環系統、控制系統等組成。
1.1 制冷系統
采用1臺全封閉滾動轉子式壓縮機、冷凝器、蒸發器、毛細管、壓力保護器等組成制冷單元以達到降溫要求。
壓縮機：采用海立滾動轉子式壓縮機，體積小、重量輕、運轉平穩、噪音低，可靠性高。壓縮機200℃可啟動，快速降溫。壓縮機自身不防爆，壓縮機接線盒做密封處理。
冷凝器：采用風冷翅片式冷凝器，內部采用無氧紫銅螺紋管，效率高，換熱系數大；中間脹接專有技術，維護方便。風機采用防爆電機，防爆標志ExdⅡBT4。
節流機構：采用毛細管，保證產品長時間運行的穩定性與可靠性。
蒸發器：采用板式換熱器，結構緊湊、易安裝，用液量少，污垢系數低，重量輕，換熱系數高。
1.2 加熱系統
用于提供升溫加熱功能，法蘭式防爆電加熱器，防爆標志ExdⅡBT4，導熱油專用電加熱器，符合國家標準GB3836.1～3-2010，JB/T2379-2016要求，電加熱器的表面負荷＜2.5W/cm2，安全系數更高；附帶單獨的機械式超溫保護。
1.3 循環系統
采用耐高低溫防爆磁力驅動循環泵輸送載熱流體，防爆標志ExdⅡBT4；循環管路采用304不銹鋼材質，防腐蝕、防低溫液體污染；內置膨脹容器，滿足載熱流體熱脹冷縮變化技術設計要求，保證循環系統正常運轉；通過液位顯示器可監視膨脹箱內液位；循環系統保溫材料為專用型。
1.4控制系統

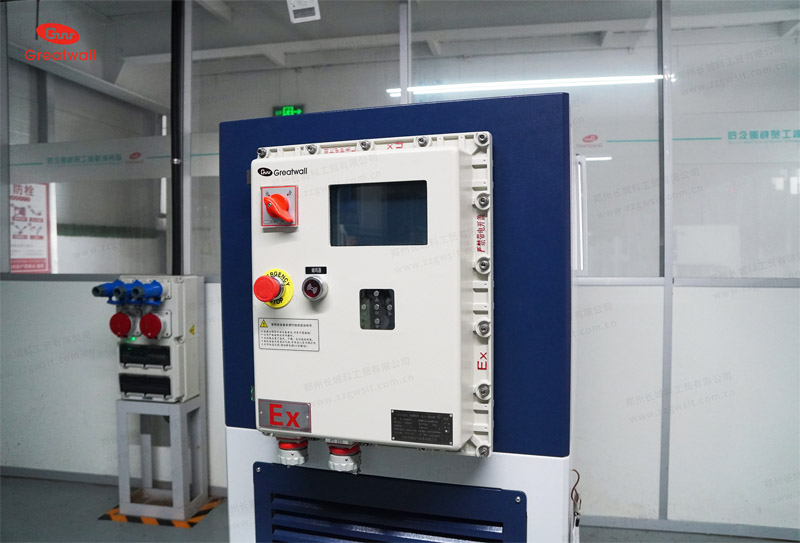

7寸TFT真彩顯示屏顯示，按鍵操作，控制箱防爆標志ExdⅡBT4；采用嵌入式控制系統，控溫精度高；具有預約開/停機功能；兩種溫度控制模式(定值式/程式)，選用程式控制時，用戶最多可編120組應用程序，每組程序最多可分100段；具有自動繪制工作過程溫度特性曲線的功能；可實現梯度升降溫及線性升降溫功能；通訊采用RS485接口，遵循MODBUS RTU 協議；可聯機實現DCS系統控制；操作方便、安全、可靠。延時、超溫、高低壓、過載、過熱、過電流、高壓保護等。
